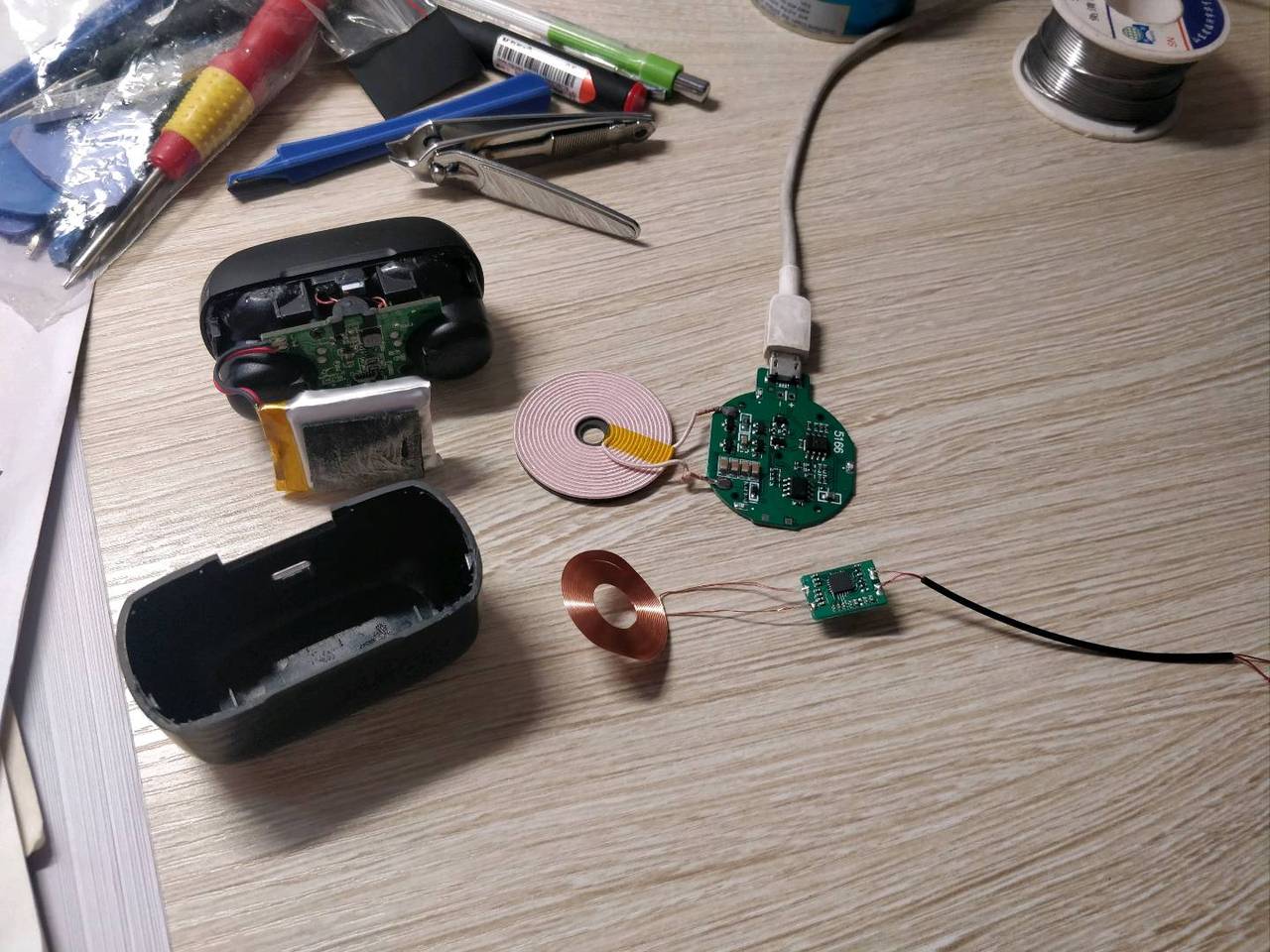

拆机过程自己研究一下(有点小难拆)，直接上图，这个接收端是我能找到的最小的了

右上发射端。右下接收端，要内置在电池盒里

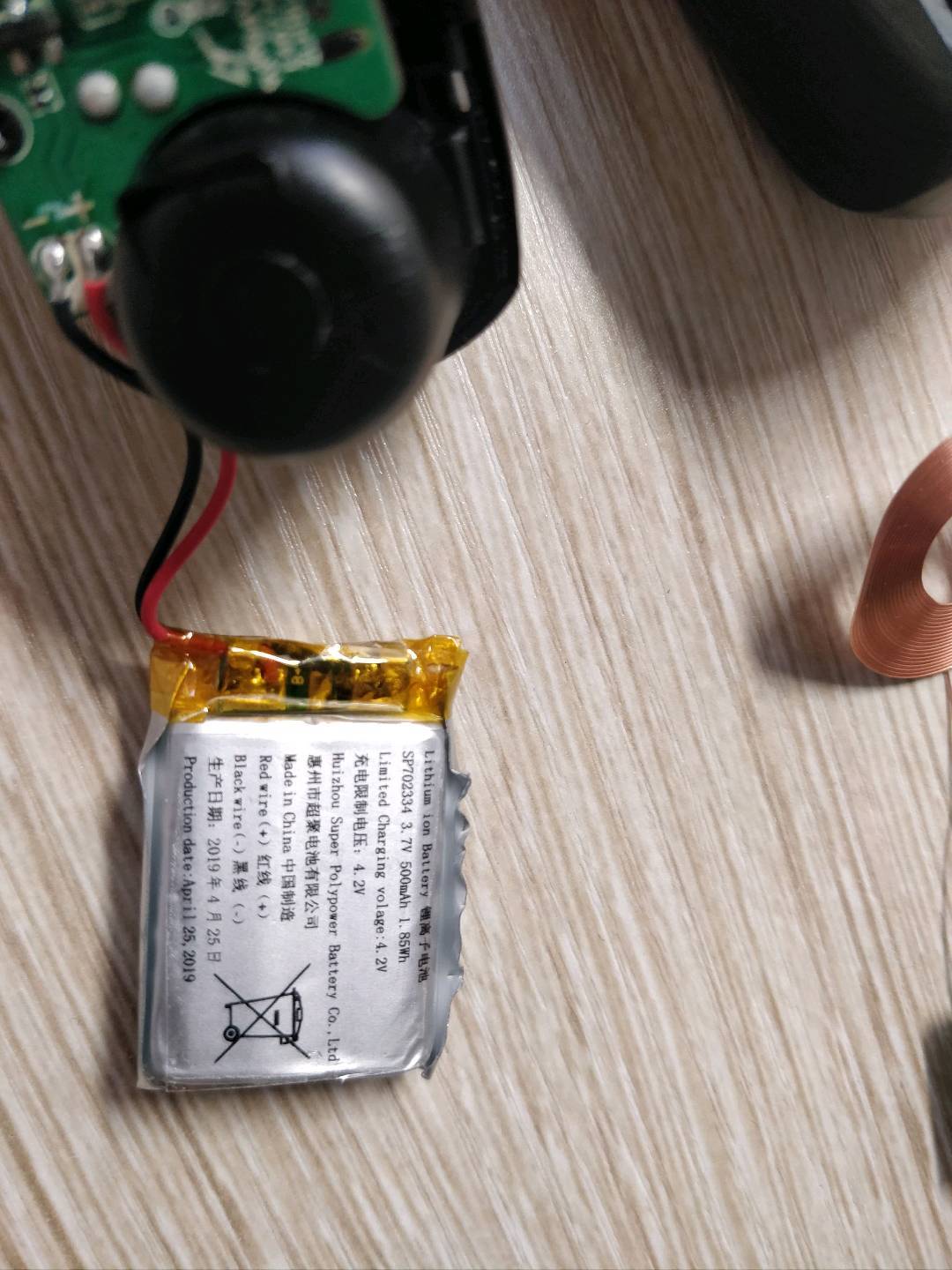

↓内置电池容量为500mAh

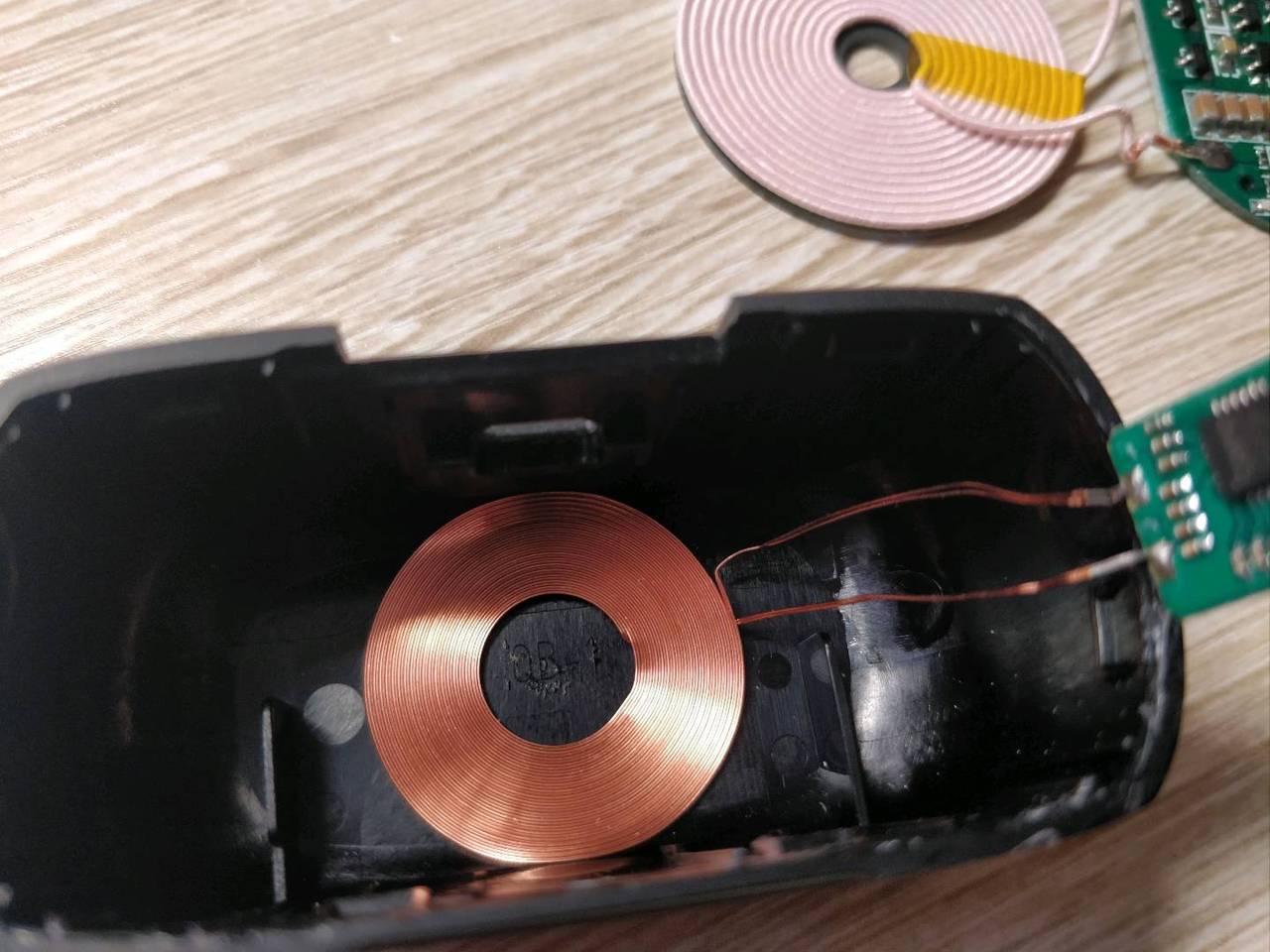

↓线圈放里面试试，线圈大了一丢丢（线圈直径24mm,盒子底部的宽度22mm左右），不过影响不大，用点力把线圈两侧稍稍压弯就可以了

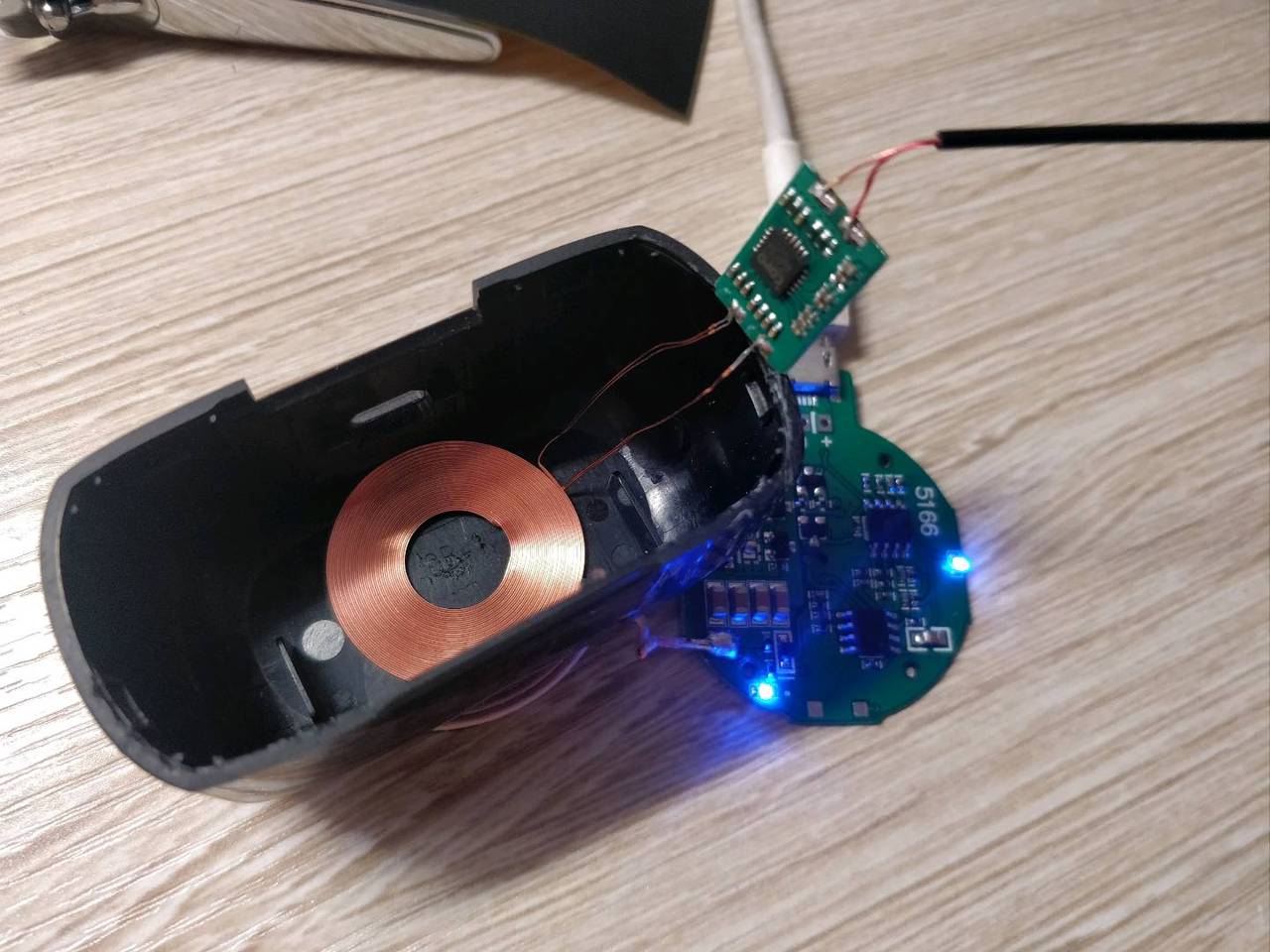

↓放在发射端上面试一下，可以感应到，用万用表测了一下电压稳定在5.08v（只有两只手没法拍照片）

↓给板子（尺寸10mm*15mm）找个合适的位置，这个角落斜着放刚刚好

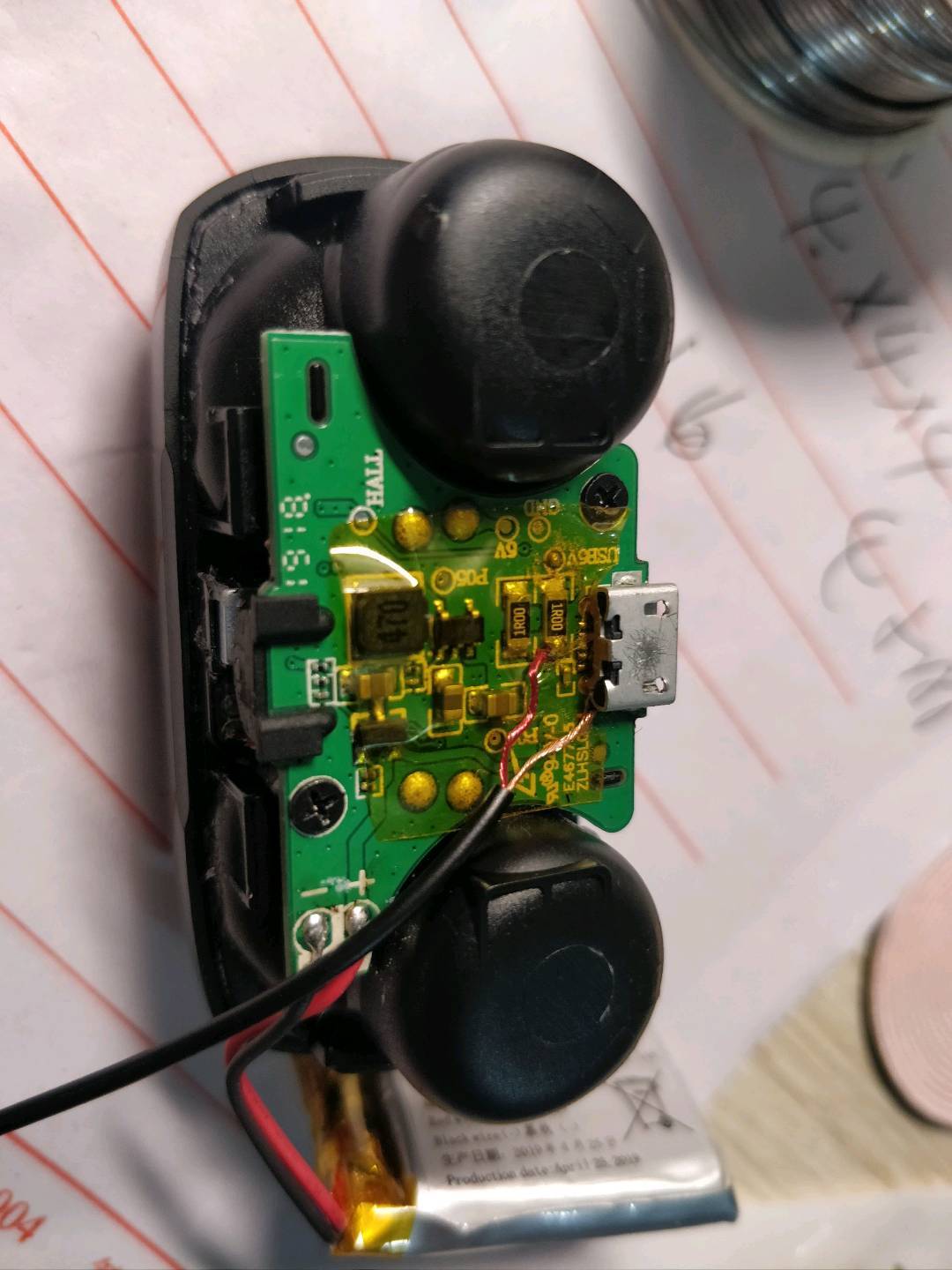

↓有位置放了，就可以开始焊接了。找到usb口的正负极，然后把板子的输出线焊接在上面（红色正极，黄色负极），正极焊接在电阻的右脚，负极直接焊接在usb外壳上面

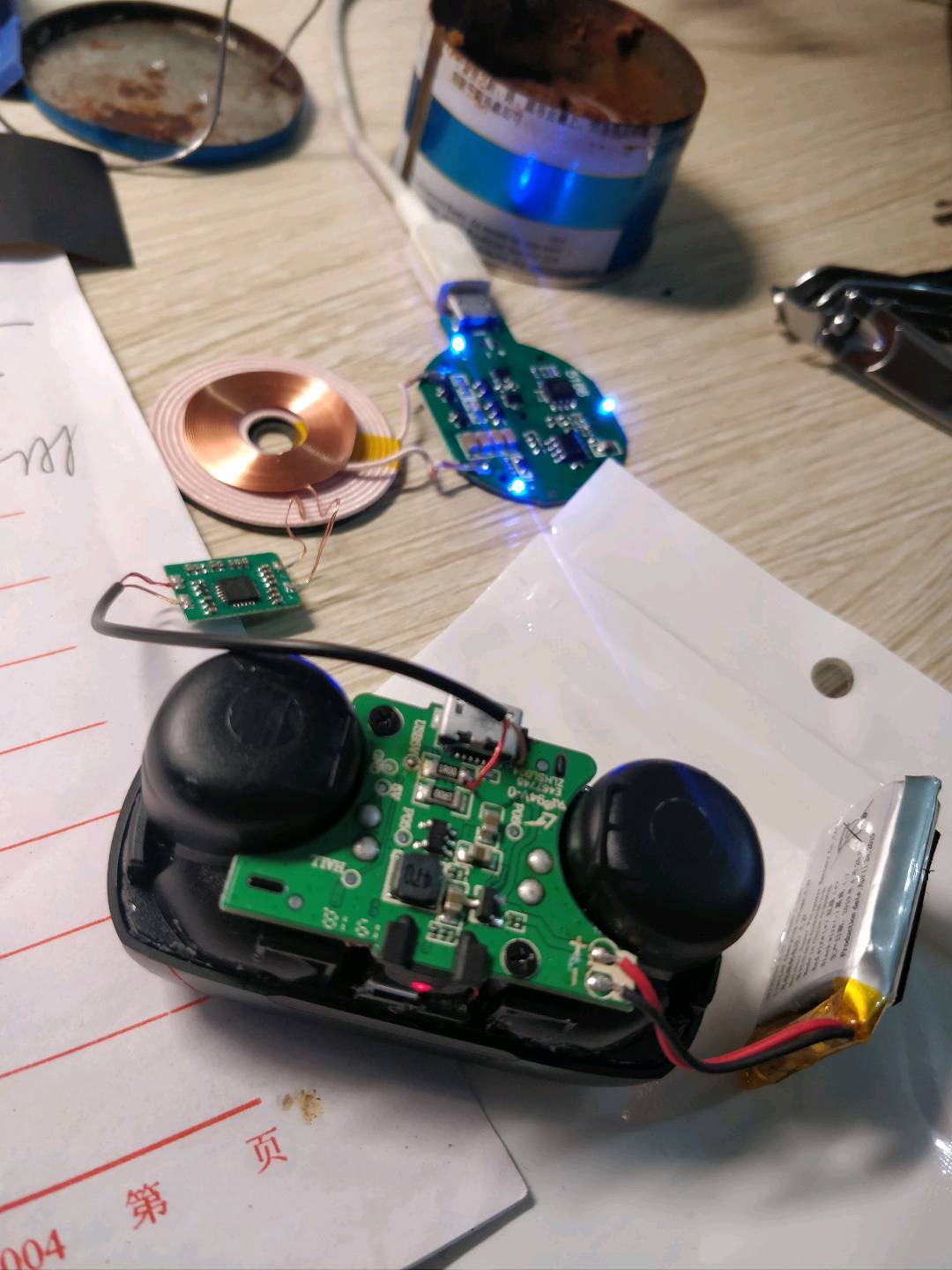

↓放在发射端上试一下，电池盒红灯亮了，说明没有问题了

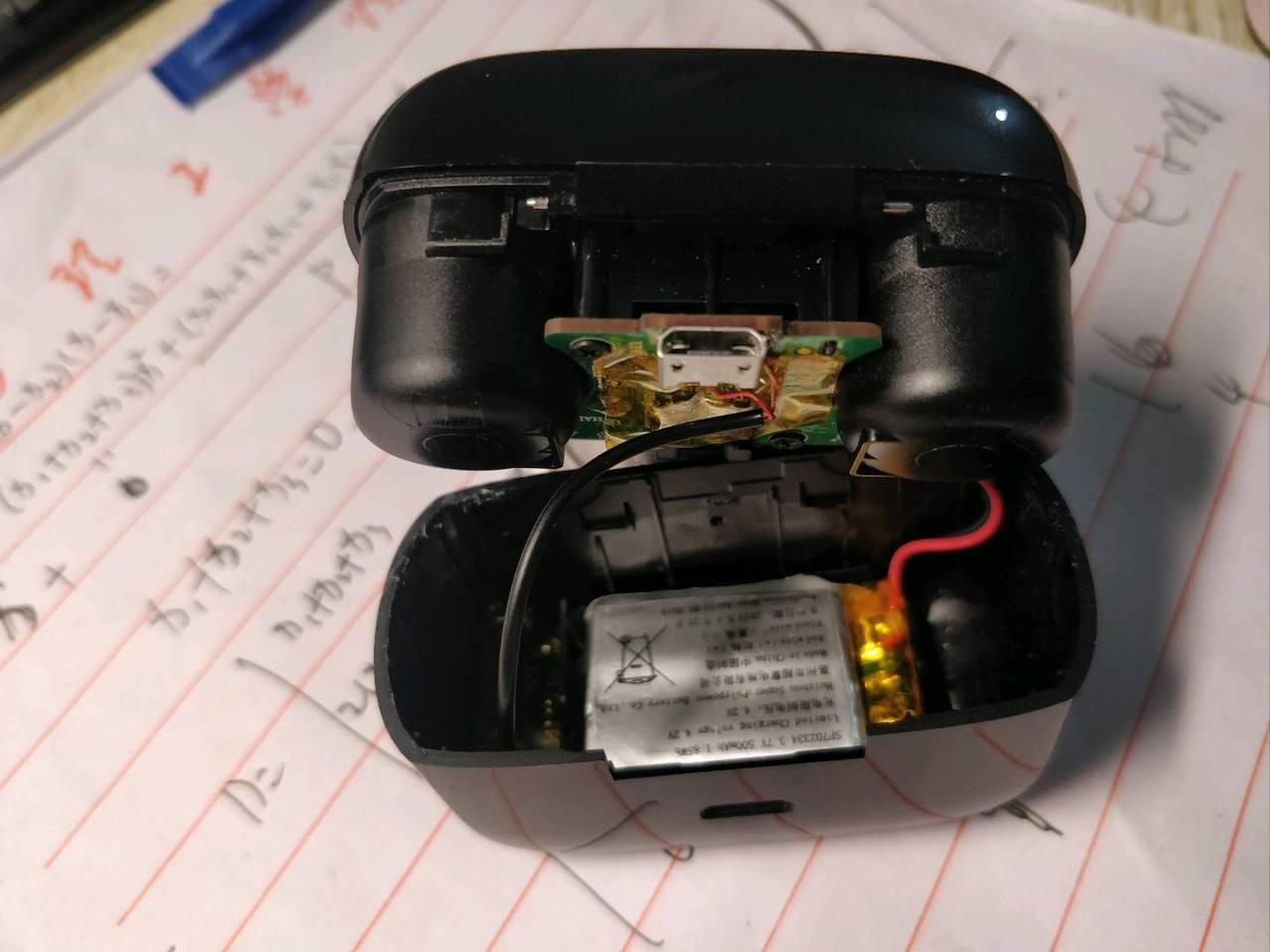

↓虽然这个线是漆包线，但还是建议贴层胶带，防止短路

↓线圈按照原来的位置放好，把防磁片贴上，然后放上去再试试，没问题

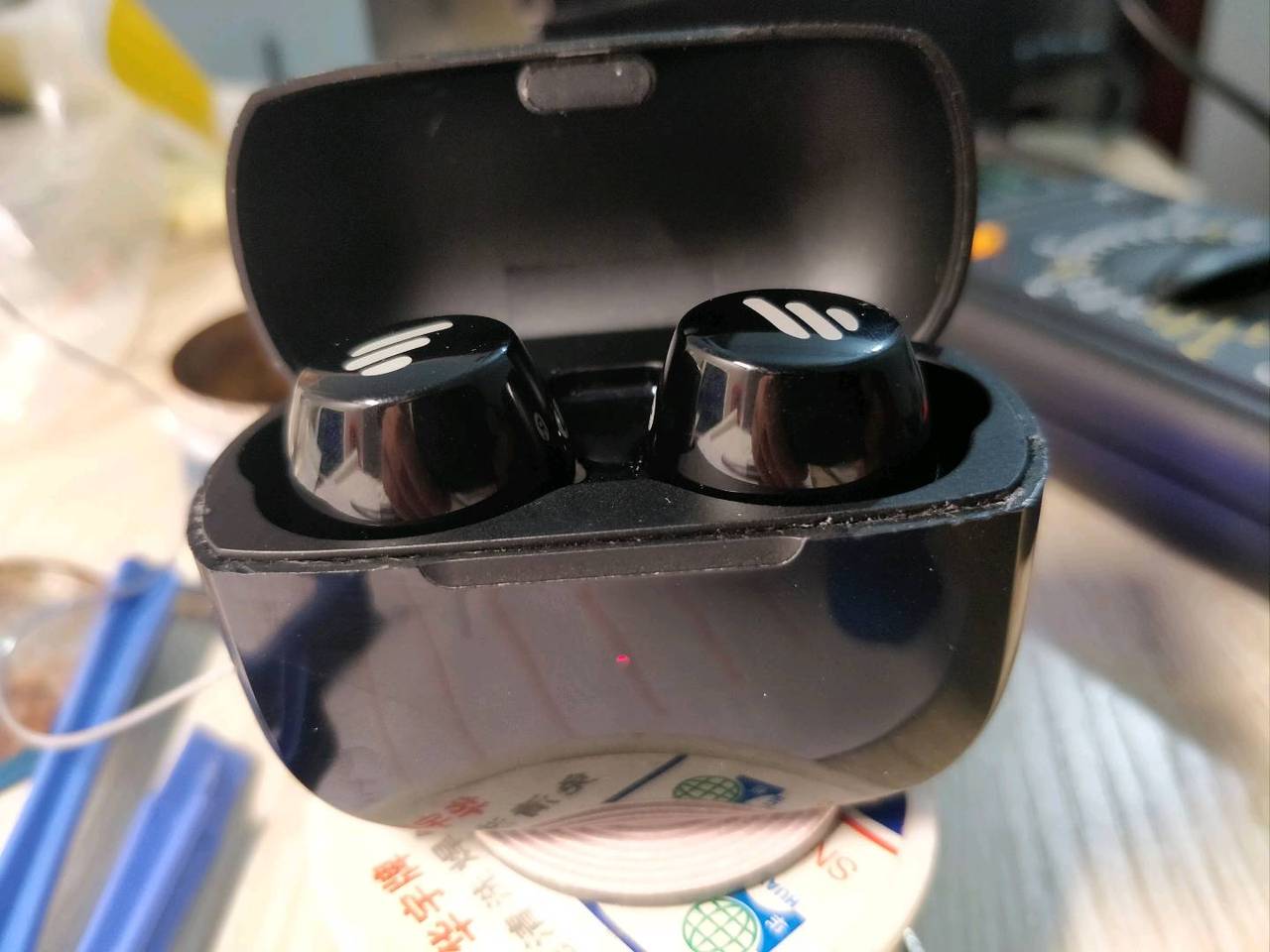

剩下的组回原来的样子





≯能充上号😂😂😂娱乐一下
